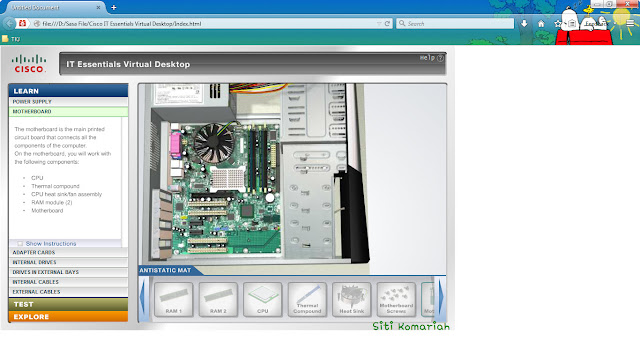

IT Essentials Virtual Dekstop

Langkah pertama dalam perakitan yaitu :

1. Power Supply

- Pasang Power Supply pada Case

- Lalu pasang posisi yang pas, kemudian dikencangkan dengan Power Supply Screws

2. Motherboard

a. Pemasangan RAM

- Pasang RAM pertama pada slotnya

- Lalu  tekan secara perlahan dan hati-hati, hingga terdengar bunyi “klik”

- Lakukan hal yang sama pada slot RAM kedua

b. Pemasangan Prosessor

- Posisikan indikator prosessor sejajar dengan indikator prosessor socket

- Lalu pasang pada kaki-kaki prosessor socket

- Kencangkan dengan cara menurunkan kunci prosessor socket

- Beri cairan Thermal Compound pada atas prosessor

- Taruh Heat Sink di atas Prossesor Socket, lalu kencangkan.

c. Pemasangan Motherboard

- Pindahkan motherboard ke case dan sejajarkan pada tempatnya

- Lalu kencangkan dengan Motherboard Screws

3. Adapter Cards

- Pasang NIC cards pada slotnya kemudian kencangkan dengan NIC Screws

- Pasang Wireless NIC pada slotnya kemudian kencangkan dengan Wireless NIC Screws

- Pasang VGA Card pada slotnya kemudian kencangkan dengan VGA Screws

4. Internal Drives

- Siapkan Harddisk

- Masukkan Harddisk pada slotnya

- Kencangkan dengan Harddisk Screws

5. Drives In External Bays

a. Pemasangan Optical Drive (CD-RW)

- Siapkan Optical Drive (CD-RW)

- Masukkan Optical Drive (CD-RW) pada slotnya

- Kencangkan dengan Optical Drive Screws

b. Pemasangan Floopy Drive

- Siapkan Floopy Drive

- Masukkan Floopy Drive pada slotnya

- Kencangkan dengan Floopy Drive Screws

6. Internal Cables

- Sejajarkan 20-pin ATX power supply cable ke socket motherboard, lalu tekan

- Sejajarkan 4-pin auxiliary power connector ke socket motherboard, lalu tekan

- Sambung kabel SATA power supply ke Harddisk

- Sambung kabel Molex power supply ke Optical Drive

- Sambung kabel Berg power supply ke Floopy Drive

- Sejajarkan 3-pin case-fan power ke socket motherboard, lalu tekan

- Sambungkan Harddisk dengan motherboard dengan kabel SATA

- Sambungkan Optical Drive dengan motherboard dengan kabel PATA

- Sambungkan Floopy Drive dengan motherboard dengan kabel Floopy Dara

7. External Cables

- Pasang kabel monitor ke port video, lalu kencangkan dengan Panel Screws

- Pasang kabel keyboard pada port PS/2

- Pasang kabel mouse pada port PS/2

- Pasang kabel USB

- Pasang kabel Ethernet

- Pasang kabel power

8. Komputer siap...

Terima Kasih

Bab 1

Membuat kabel jaringan Straight dan Crossover berserta sharing folder

Cara membuat kabel LAN tipe Straight sangat mudah, tapi sebagai referensi sobat-sobat semua, saya jelaskan dengan gambar saja ya.. Ikuti saja warna kabel2 berikut.

Berikut alat alat yang diperlukan untuk pemasangan kabel LAN

1. Kabel LAN UTP isi 8

 Untuk harga kabel UTP isi 8 saya membeli seharga Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 3.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter

.

2. Jack RJ45 Connector

Harga untuk 1 buah RJ45 saya membeli Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.

3. Crimping (Tang penjepit)



Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.

Berikut adalah  pemasangan LAN tipe Straight



Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.

Kemudian untuk kabel LAN tipe Cross

Untuk mempermudah sobat jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)

Kesimpulannya

PIN           Unjung 1                         Ujung 2

1               1.putih orange               3.putih hijau

2               2.orange                         6.hijau

3               3.putih hijau                   1.putih orange

4               4.biru                               4.biru

5               5.putih biru                     5.putih biru

6               6.hijau                             2.orange

7               7.putih cokelat               7.putih cokelat

8               8.cokelat                         8.cokelat

Setelah selesai, silahkan coba pasang pada komputer anda, kalau masih ada masalah error pada koneksi sobat, bisa di share melalui komentar dibawah ini, saya akan berusaha memberi solusi yang terbaik..

bab 2

Peralatan yang dibutuhkan untuk perbaikan periferal

a)    Obeng

Obeng merupakan alat yang paling penting dalam melakukan perbaikan periferal. Obeng sangat berguna sekali untuk membongkar dan memasang periferal untuk selanjutnya dilakukan perbaikan. Obeng ada bermacam-macam bentuknya. Mulai dari obeng (+) , obeng (-), serta obeng bintang/kembang. Untuk melakukan perbaikan periferal perlu dipersiapkan obeng dari berbagai ukuran.

b)    Tang

Untuk melakukan perbaikan periferal, digunakan tang cucut dan tang kombinasi. Tang cucut banyak digunakan untuk memegang kepala skrup atau jumper yang kecil.

c)    Kuas

Kuas digunakan untuk membersihkan komponen periferal dari debu dan kotoran-kotoran yang menyebabkan kerusakan. Karena masalah kotoran seringkali menjadi penyebab periferal tidak dapat berfungsi lagi dengan baik.

d)    Penyedot debu mini

Penyedot debu mini fungsinya hampir sama dengan kuas, yaitu untuk menghilangkan kotoran yang menempel pada periferal. Pada ujung penyedot debu mini dilengkapi dengan sikat dengan ukuran yang beragam dimaksudkan untuk disesuaikan luas sempitnya sudut-sudut pada periferal. Alat ini sangat tepat digunakan untuk membersihkan kotoran yang terdapat pada keyboard, fentilasi udara pada monitor dan pada fan.

e)    Kain kering atau tisu dan cairan pembersih

Kain kering atau tisu digunakan untuk membersihkan  kotoran yang mungkin sangat sulit untuk dibersihkan dengan memakai kuas atau vacum cleaner. Kotoran atau debu yang sangat tebal dapat menghambat kinerja periferal. Tisu juga dapat digunakan untuk memperlancar aliran tinta pada cartridge printer injek, karena sifatnya yang mudah menyerap cairan. Sedangkan cairan pembersih dapat digunakan untuk membersihkan layar monitor, casing, body monitor, dan body printer.

Rangkuman

1)    Sebelum melakukan perbaikan, perlu disusun langkah-langkah persiapan perbaikan sebagai berikut :

Mempersiapkan alat-alat bantu yang digunakan untuk perbaikan,

Mendiagnosa kerusakan-kerusakan yang terjadi,

Menemukan bagaimana cara melakukan perbaikan periferal tersebut,

Melakukan perbaikan peripheral

2)    Untuk melakukan perbaikan periferal, dibutuhkan beberapa alat bantu atau tools-kit sebagai berikut :

Obeng

Tang

Kuas

Kain kering atau tisu dan cairan pembersih

Bab 3

Pengertian, Kelemahan dan Kelebihan Static Routing

Routing static adalah jenis routing yang dilakukan admin/pengelola jaringan untuk mengkonfigurasi informasi tentang jaringan yang dituju secara manual. Ciri-ciri routing statis adalah sebagai berikut:

jalur spesifik ditentukan oleh admin jaringan

pengisian tabel routing dilakukan secara manual oleh admin jaringan

biasanya digunakan untuk jaringan berskala kecil

Cara kerja routing statis ada 3 bagian yaitu:

Ada beberapa parameter yang ada pada routing, yakni:

Keuntungan menggunakan Routing static

Kerugian Menggunakan routing static

bab 4

Cara melakukan perawatan pada PC

Saat Ini Komputer sudah menjadi kebutuhan Primer dimasyarakat, penggunaan komputer saat ini sudah sangat diperlukan apalagi dengan adanya teknologi internet yang memungkinkan untuk menjelajah informasi di dunia secara cepat. Dalam penggunaan computer jenis PC (Personal Computer). PC merupakan kumpulan beberapa komponen yang saling terhubung didalamnya sehingga menjadi satu kesatuan yang dapat berfungsi dalam berbagai hal . adapun computer PC memerlukan Perawatan seperti halnya dengan barang-barang elektronik lainnya. Perawatan ini dilakukan agar komponen dalam PC tetap awet dan tahan lama. Dalam melakukan perawatan PC, harus memenuhi bebrapa komponen didalammnya seperti memiliki perlengkapan perawatan, dan perlengkapan untuk melakukan troubleshooting pada PC. Berikut adalah cara melakukan perawatan PC dan aspek-aspek apa saja yang harus dipenuhi untuk memulai melakukan Perawatan PC.

A. PERLENGKAPAN

Seperti Halnya Melakukan Perakitan PC, peralatan yang diperlukan sama dengan yang dilakukan untuk melakukan Perawatan PC namun dalam melakukan Perawatan terdapat hal-hal yang perlu ditambahkan. Berikut peralatan yang diperlukan dalam melakukan Perawatan PC.

1. Obeng (+/-)

Obeng digunakan untuk membuka Komponen-komponen dalam PC, dikarenakan komponen-komponen tersebut menggunakan Baut agar dapat melekat dengan keras pada badan casing, obeng yang digunakan berupa obeng (+) dan obeng (-)

2. Kaos Tangan Lateks

Kaos tangan lateks digunakan agar komponen-komponen yang dipegang menggunakan tangan tidak tersentuh langsung dengan komponen karena adanya kaos tangan ini, kaos tangan ini juga akan mempermudah dalam melakukan perawatan dikarenakan tidak ada batasan dalam menyentuh komponen pada PC.

3. Grounding

Grounding atau pentanahan digunakan untuk menetralkan listrik statis yang ada pada tangan, listrik statis ini dapat merusak komponen pada PC sehingga jika dalam melakukan Perawatan, komponen PC tetap awet dan tahan lama.

4. Tis Pengikat

TIS pengikat merupakan perlengkapan yang digunakan untuk merapikan kabel yang ada pada komponen PC, Tis ini juga akan mempermudah untuk mengenal alur kabel dalam komponen PC.

5. Tissue kering

Tissu merupakan komponen yang sangat diperlukan dalam melakukan Perawatan PC, tissue ini nantinya akan digunakan untuk membersihkan komponen-komponen keras dalam PC

6. Blower

Blower ini digunakan untuk menghilangkan debu soft yang susah dihilangkan dengan menggunakan Tissu, blower ini akan betul-betul menghilangkan semua debu yang ada pada perangkat PC. jika tidak terdapt Blower anda dapat menggunakan Kuas namun jika menggunakan kuas tidak akan membersihkan bagian-bagian sulit pada komponen PC.

bab 5

Cara melakukan perawatan pada komponen PC

sebelum anda melakukan Perawatan, anda pertama-tama anda harus mengerti dan memahami secara langsung cara untuk melakukan perakitan PC karena dalam melakukan Perawatan PC anda diharuskan untuk melepas semua perangkat-perangkat yang ada dalam casing. Berikut komponen-komponen yang harus menjalani proses perawatan dan cara melakukan perawatan pada komponen tersebut.

1. HARDISK

Hardisk Merupakan Media Penyimpana dalam PC, dalam melakukan Perawatan Pada Hardisk Anda tidak perlu membuka komponen yang ada dalam hardisk tersebut karena didalam hardisk tersebut tidak terdapat udara sehingga jika anda membuka komponen dalam hardisk maka hardisk yang anda gunakan akan rusak karena adanya kontak langsung dengan udara. Yang perlu anda bersihkan hanya pada bagian papan PCB hardisk dan menggosok bagian pin hardisk dengan menggunakan Penghapus Pensil.

2. Mainboard/Motherboard

Mainboard/Motherboard merupakan tempat tertancapnya semua komponen-komponen pada PC mainboard merupakan bagian utama pada PC, dalam melakukan perawatan pada mainboard anda harus menghilangkan semua debu yang ada pada mainboard dengan menggunakan Blower atau kuas, dengan ini Mainboard akan bersih dan tidak ada debu yang dapat merusak komponen pada Mainboard.

3. RAM

Ram Merupakan tempat penyimpana cache memory pada prosessor yang merupakan alat untuk membantu kinerja prosessor, dalam melakukan Perawatan pada RAM anda hanya perlu menggosok pin pada RAM dengan menggunakan karet penghapus dan juga pada bagian slotnya dibersihkan dengan menggunakan kuas.

4. heatsink dan Kipas heatsink

Dalam melakukan perawatan PC bagian Heatsink merupakan bagian terpenting untuk dibersihkan, dimana terdapat banyak debu pada bagian dalam heatsink, cara membersihkannya, anda bisa menggunakan blower atau kuas untuk membersihkan bagian yang susah untuk dijangkau

5. Prosessor

Pada Prosessor anda tidak perlu melepasnya dari socket untuk menjaga keamanan dalam melakukan Perawatan, yang perlu untuk menerima perawatan hanya pada bagian Pasta prosessor, gantilah dengan Pasta yang baru. (Jangan Menggunakan Pasta gigi)

6. Casing

Casing merupakan tempat terpasangnya semua komponen pada PC, dalam melakukan perawatan Gunakanlah Blower untuk membersihkan semua area yang ada pada bagian dalam casing terutama tempat dudukan mainboard.

7. Keyboard

Keyboard Merupakan komponen yang digunakan untuk meng-input data pada computer, yang perlu untuk dibersihkan yaitu pada bagian sela-sela pada tombol keyboard, gunakanlah blower atau kuas untuk membersihkannya.

Bab 6

Cara Melakukan Perbaikan Pada Peripheral Komputer

Pada pembahasan ini akan dipublikasikan berbagai hal penting dalam tahap perbaikan periferal yang diantaranya adalah sebagai berikut:

1. Menyiapkan perbaikan periferal

2. Melakukan perbaikan periferal

3. Memeriksa hasil perbaikan periferal

Menyiapkan perbaikan periferal

Sebelum melakukan perbaikan periferal, maka perlu disusun langkah-langkah persiapan perbaikan, yaitu sebagai berikut:

A. Mempersiapkan alat-alat bantu yang digunakan untuk perbaikan,

B. Mendiagnosa kerusakan-kerusakan yang terjadi,

C. Menemukan bagaimana cara melakukan perbaiakan periferal tersebut,

D. Melakukan perbaikan periferal.

Untuk melakukan perbaikan periferal, maka dibutuhkan beberapa alat bantu atau tools-kit, yaitu sebagai berikut:

A. Obeng

B. Tang

C. Kuas

D. Kain Kering atau Tisu dan Cairan Pembersih

E. Penyedot Debu Mini / Vacum Cleaner.

Kegunaan dari masing-masing alat bantu perbaikan periferal yang sudah disebutkan diatas, memiliki kegunaan masing-masing diantaranya adalah sebagai berikut:

A. Obeng

Obeng merupakan alat yang paling penting dalam melakukan perbaikan periferal. Obeng sangat berguna sekali untuk membongkar dan memasang periferal untuk selanjutkan akan dilakukan perbaikan. Obeng ada bermacam-macam bentuk, mulai dari obeng (+), obeng (-), serta obeng bintang/kembang. Untuk melakukan perbaikan perifera, maka perlu dipersiapkan obeng dari berbagai ukuran.

B. Tang

Tang adalah alat yang dibutuhkan untuk melakukan perbaikan periferal, digunakan tang cucut dan tang kombinasi. Tang cucut banyak digunakan untuk memegang kepala skrup atau jumper yang kecil.

C. Kuas

Kuas digunakan untuk membersihkan komponen periferal dari debu dan kotoran-kotoran yang menyebabkan kerusakan. Karena masalah kotoran seringkali menjadi penyebab periferal tidak dapat berfungsi lagi dengan baik.

D. Penyedot Debu Mini

Penyedot debu mini fungsinya hampir sama dengan kuas, yaitu untuk menghilangkan kotoran yang menempel pada periferal. Pada ujung penyedot debu mini dilengkapi dengan sikat dengan ukuran yang beragam, dimaksudkan untuk disesuakikan luat sempitnya sudut-sudut pada periferal. Alat ini sangat tepat digunakan unutk memberikan kotoran keyboard, fentilasi udara pada monitor dan pada fan.

E. Kain Kering atau Tisu dan Cairan Pembersih

Kain kering atau tisu digunakan untuk membersihkan kotoran yang mungkin sangat sulit untuk dibersihkan dengan memakai kuas atau vacum cleaner. Kotoran atau debu yang sangat tebal dapat menghambat kinerja periferal. Tisu juga dapat digunakan untuk memperlancar aliran tinta pada cartridge printer injek, karena sifatnya yang mudah menyerap cairan. Sedangkan cairan pembersih dapat digunakan untuk membersihkan layar monitor, casing, body monitor, dan body printer.

Melakukan Perbaikan Periferal

Dalam hal ini peralatan periferal yang akan diperbaiki terdiri dari Monitor, Keyboard, Mouse, dan Fan. Untuk mengetahui apa saja permasalahan yang sering terjadi pada peralatan Periferal ini, maka berikut adalah penjelasannya:

A. Keyboard

Ada beberapa kerusakan yang kemungkinan terjadi pada keyboard yaitu:

a. Keyboard tidak terdeteksi oleh PC

b. Tombol Keyboard sering macet untuk ditekan, atau tombol keyboard tertekan terus.

Langkah-langkah perbaikan pada keyboard dapat dilakukan dengan cara-cara seperti penjelasan berikut ini:

a. Keyboard tidak terdeteksi oleh PC

Jika terjadi halseperti tersebut diatas, yang perlu dilakukan adalah:

Matikan kembali komputer dan cek apakah kabel keyboard telah tertancap dengan benar ke CPU

Jika perlu lepas dan tancapkan kembali kabel keyboard tersebut untuk meyakinkan bahwa koneksi sudah tepat

Jika komputer dihidupkan kembali, dan pesan kesalahan masih muncul, kemungkinan pertama adalah keyboardnya yang rusak

Coba dengan keyboard yang lain untuk memastikan bahwa keyboardnya yang rusak

Jika dengan menganti keyboard pesan kesalahan masih tetap muncul, berarti bukan keyboard yang rusak, tetapi bisa saja port keyboard di motherboard yang rusak.

b. Tombol keyboard sering macet untuk ditekan, atau tombol keyboard terut tertekan

Hal ini mungkin disebabkan oleh debu yang sudah menumpuk di sela-sela tombol keyboard sehingga menyebabkan keyboard macet. Untuk mengatasinya, perlu dilakukan pembersihan pada keyboard. Keyboard dapat dibersihkan dengan menyedot atau menyemprotnya dengan vacuum cleaner atau dapat memakai kuas. Dan juga dapat dibersihkan dengan menggunakan kain lap yang dibasahi dengan cairan pembersih atau alkohol. Ingat bahwa proses pembersihan harus dilakukan pada saat komputer mati dan keyboard dilepas dari portnya.

B. Mouse

Ada beberapa kerusakan yang sering terjadi pada mouse, yaitu:

a. Mouse tidak terdeteksi oleh PC

b.Pointer mouse sering meloncat-loncat

Untuk memperbaiki mouse yang tidak terdetiksi dan juga pointer mouse sering loncat-loncat, maka dapat dilakukan dengan langkah-langkah berikut ini:

a. Mouce tidak terdeteksi oleh PC

Untuk melakukan perbaikan prosedur yang dilakukan adalah sebagai berikut:

- Matikan komputer. Cek apakah kabel mouse telah terpasang dengan benar. Jika perlu lepas dan pasangkan kembali mouse tersebut untuk meyakinkan koneksinya. Pada saat melepas dan memasang mouse, pastikan komputer dalam keadaan mati agar tidak terjadi konsleting.

Setelah itu hidupkan kembali komputer.

- Apabila pesan kesalahan masih muncul, kemungkinan rusaknya driver yang menghubungkan sistem dengan mouse. Untuk itu perlu melakukan pendeteksian ulang driver secara atomatis dengan windows melalui device manager. Langkahnya adalah sebagai berikut:

Klik kanan My Computer pada desktop Windows

Pilih Properties>>Hardware>>Device Manager

Klik Mouse tersebut dengan menggunakan keyboard dengan bantuan tombol Tab.

Hapus drive mouse yang lama dengan menggunakan tombol Remove

Setelah itu restart ulang komputer

- Jika sambungan dan driver mouse sudah benar tetapi ternyata mouse tidak terdeteksi oleh Windows, maka ada kemungkinan mouse rusak. Atau kemudian coba dengan mouse lain apakah terjadi hal yang sama. Apabila masih tetap seperti itu, berarti port PS/2 PC nya sudah rusak.

b. Pointer mouse sering meloncat-loncat

Langkah memperbaikinya adalah sebagai berikut:

Buka penutup bola mouse dibagian bawah dengan memutarnya 900 derajat

Keluarkan bolanya dan bersihkan dengan air hangat atau alkohol serta sikat dengan kuas, lalu keringkan

Pada bagian dalam mouse dapat diamati adanya tiga buah roda. Dua lebar dan satu yang kecil. Kotoran yang menempel pada komponen tersebut perlu dibersihkan. Demikian juga dengan kotoran yang menempel pada gerigi dan bantalan bola. Lakukan pembersihan dengan hati-hati sehingga tidak merusak komponen-komponen didalamnya.

C. Fan

Beberapa masalah yang sering terjadi pada Fan, diantaranya adalah:

a. Fan pendingin mati

b. Bunyi Fan yang berisik

Langkah-langkah memperbaiki kedua masalah Fan diatas, dapat diatasi dengan cara sebagai berikut:

a. Fan pendingin mati

langkah-langkah perbaikannya adalah:Memeriksafan yang terdapat dalam casing komputer apakah kabel power sudah terpasang dengan baik

Bersihkan kotoran-kotoran yang ada didalamnya

Lepas penutup poros fan, serta diberi sedikit pelumas supaya gerakan fan tidak ada hambatan

Jika sambungan kabel power sudah benar dan fan sudah bersih dari kotoran tetapi masih tetap mati, maka kemungkinan besar fan sudah rusak

b. Bunyi fan yang berisik

Untuk mengetahui dari mana asalnya suara fan tersebut, langkah yang diambil adalah sebagai berikut:

Matikan komputer dan buka casing komputer lalu hidupkan komputer dalam keadaan casing terbuka

Cek apakah mungkin ada kabel yang menyangkut pada fan

Jika ada kabel yang menyangkut pada fan, rapikanlah agar tidak mengenai fan.

D. Monitor

Kerusakan yang sering terjadi pada monitor adalah:

a. Monitor tidak mau menyala

b. Monitormenjadi gelap saatloading windows

c. Ukuran tampilan tidak sesuai dengan keinginan

d. Tampilan pada monitor tampak buram

Untuk memperbaikan permasalahan yang terjadi pada monitor ini, maka langkah-langkah yang perlu dilakukan untuk mengatasinya adalah sebagai berikut:

a. monitor tidak mau menyala

Jika masalahnya monitor tidak menyala, maka prosedur yang dilakukan adalah:

Pastikan bahwa tombol power dalam keadaan ON.

Jikalampu indikator tidak menyala, lihat kabel power baik pada monitor maupun yang ke arah autlet listrik.Pastikan bahwa pemasangan sudah benar.

Apabila tetap tidak menyala, gantilah dengan kabel power lain.

Jika lampu indikator pada monitor hidup dan berwarna orange atau berkedip-kedip, cek kabel video yang menghubungkan monitor dengan CPU apakah sudah terpasang dengan baik dan benar. Pastikan sudah terpasang dengan benar.

Apabila dengan pengecekan diatas masalah ini tetap tidak teratasi berarti ada probel pada sinya video board adapter CRT.

b. Monitor menjadi gelap saat loading windows

untuk mengatasi permasalah ini, maka perlu dilakukan langkah-langkah perbaikan sebagai berikut:

Lakukan booting windows dalam keadaan safe mode dengan cara menekan F8 saat komputer sedang loading windows

Lakukan instalasi ulang driver VGA Card. Setelah itu pilih jenis monitor yang cocok yang akan menentukan frekuensi maksimal yang akan ditampilkan oleh windows

c. Ukuran tampilan tidak sesuai dengan keinginan

Cara mengatasinya adalah sebagai berikut:

Lakukan klik kanan di sembarang tempat di desktop, kemudian akan muncul beberapa menu, dan pilihlah Properties, maka akan muncul kotak dialog

Kemudian pilihlah tab Settings, dan ubahlah resolusi sesuai dengan keingan dengan memperbesar ataupun memperkecil nilai yang ada di kotak Screen Anda, kemudian klik OK.

d. Tampilan pada monitor tampak buram.

Permasalahan ini sering terjadi pada monitor yang berusia lebih dari tiga tahun. Untuk mengatasi permasalahan tersebut, karena berhubungan komponen-komponen elektronika didalam monitor maka akan lebih baik jika harus berkonsultasi langsung dengan ahlinya. Untuk itu perlakukan analisa sebab musabab dari permasalahan tersebut.

Pemeriksaan Periferal

Pemerikasaan dimaksudkan untuk mengetahui apakah perbaikan sudah berhasil atau belum. Pemeriksaan dilakukan mulai dari pengecekan kabel, pengetesan catak printer, dan pengecekan pada Device Manager pada komputer. Pengecekan pada device Device Manager dalakukan dengan klik kanan My Computer>>Properties>>Hardware>>Device Manager. Pada kotak dialog tersebut terdapat semua hardware yang terpasang pada komputer. Apabila hardware tersebut sudah terinstal dan terpasang dengan benar, maka tidak akan muncul tanda "!" pada harware tersebut. Apabila ada kegagalan dalam pemasangan atau penginstalan, akan terdapat tanda "!" pada hardware tersebut.

 Bab 7

Pengertian jaringan komputer dan manfaat

Jaringan Komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program – program, penggunaan bersama perangkat keras seperti printer, harddisk, dan sebagainya. Selain itu jaringan komputer bisa diartikan sebagai kumpulan sejumlah terminal komunikasi yang berada diberbagai lokasi yang terdiri dari lebih satu komputer yang saling berhubungan.

Manfaat yang didapat dalam membangun jaringan komputer, yaitu :

1. Sharing resources

Sharing resources bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh lokasi maupun pengaruh dari pemakai.

2. Media Komunikasi

Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya.

3. Integrasi Data

Jaringan komputer dapat mencegah ketergantungan pada komputer pusat, karena setiap proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan ke tempat lainnya. Oleh sebab inilah maka dapat terbentuk data yang terintegrasi yang memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.

4. Pengembangan dan Pemeliharaan

Pengembangan peralatan dapat dilakukan dengan mudah dan menghemat biaya, karena setiap pembelian komponen seperti printer, maka tidak perlu membeli printer sejumlah komputer yang ada tetapi cukup satu buah karena printer itu dapat digunakan secara bersama – sama. Jaringan komputer juga memudahkan pemakai dalam merawat harddisk dan peralatan lainnya, misalnya untuk memberikan perlindungan terhadap serangan virus maka pemakai cukup memusatkan perhatian pada harddisk yang ada pada komputer pusat.

5. Keamanan Data

Sistem Jaringan Komputer dapat memberikan perlindungan terhadap data. Karena pemberian dan pengaturan hak akses kepada para pemakai, serta teknik perlindungan terhadap harddisk sehingga data mendapatkan perlindungan yang efektif.

6. Sumber Daya Lebih Efisien dan Informasi Terkini

Dengan pemakaian sumber daya secara bersama – sama, akan mendapatkan hasil yang maksimal dan kualitas yang tinggi. Selain itu data atau informasi yang diakses selalu terbaru, karena setiap ada perubahan yang terjadi dapat segera langsung diketahui oleh setiap pemakai.

Sebuah jaringan komputer dibangun menggunakan suatu topologi jaringan. Tidak semua topologi jaringan sesuai untuk digunakan dalam sebuah jaringan komputer. Hal itu dipengaruhi dari sumber daya yang akan digunakan untuk membangun jaringan. Oleh karena itu seorang administrator jaringan harus cermat dalam memilih topologi yang cocok untuk jaringan yang akan di buatnya. Dalam posting kali ini saya mengulas beberapa jenis topologi jaringan yang umum di gunakan beserta kelebihan dan kekurangan masing-masing.

Bab 8

Topologi star

Apa saja yang kalian ketahui tentang topologi Star?, mungkin banyak sekali Warnet, Perusahaan, Sekolah, ataupun lembaga-lembaga perusahaan lainnya yang menggunakan topologi jaringan jenis Star untuk menghubungkannya. Pada kesempatan kali ini saya akan membicarakan mengenai Apa itu Topologi Star?, Bagaimana Karakteristik dari Topologi Star?, Apa saja Kelebihan dan Kekurangan dari pemakaian/penggunaan Topologi Star?. Semuanya akan saya Share disini, Check it Out.

Pengertian Topologi Star

Topologi Star merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Masing- masing workstation di hubungkan secara langsung ke Server atau Hub/Swich. Intinya topologi ini mengunakan Hub/Switch untuk menghubungkan dari komputer satu ke komputer yang lain. Hub/ Switch berfungsi untuk menerima sinyal-sinyal dari kopmputer dan meneruskan ke semua komputer yang terhubung dengan Hub/Swich tersebut. Topologi jaringan Star termasuk topologi jaringan dengan biaya menengah.

Karakteristik Topologi Star

Berikut beberapa karakteristik yang terdapat pada Topologi Star :

Setiap Node berkomunikasi secara langsung dengan central node. Traffic data mengalir dari node ke central node dan kembali lagi.

Muda di kembangkan karena setiap node hanya memiliki kabel yang langsug terhubung ke central node.

Jika terjadi kerusakan pada salah satu node maka hanya pada node tersebut yang terganggu tanpa menggangu jaringan lain.

Dapat di gunakan Kabel Lower karena hanya meng-handle satu trafik node dan biasannya mengunakan kabel UTP.

 Kelebihan Topologi Star

 Berikut kelebihan-kebebihan yang ada pada Topologi Star :

Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.

Tingkat keamanan termasuk tinggi.

Tahan terhadap lalu lintas jaringan yang sibuk.

Penambahan dan pengurangan station dapat dilakukan dengan mudah.

Akses Kontrol terpusat.

Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan.

Paling fleksibel.

Kesimpulan : bahwa dengan adanya kabel tersendiri  untuk setiap workstation ke server, maka Bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan menambah atau meningkatkan kerja jaringan secara keseluruhan. Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan hanya terjadi dalam komunikasi antara workstation yang bersangkutan sengan server, dan jaringan secara keseluruhan tidak mengalami gangguan.

Kekurangan Topologi Star

Dimana ada Kelebihan pasti terdapat kekurangannya, berikut apa saja kekurangan dari penggunaan Topologi Star :

Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.

Boros dalam pemakaian kabel.

HUB jadi elemen kritis karena kontrol terpusat.

Peran hub sangat sensitif sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan down.

Jaringan tergantung pada terminal pusat.

Jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat.

Biaya jaringan lebih mahal dari pada bus atau ring.

Bab 9

Topologi bus

Topologi bus merupakan sebuah topologi yang menggunakan kabel tunggal sebagai media transmisinya atau kabel pusat tempat dimana seluruh client dan server dihubungkan. sebelum menentukan topologi ini untuk membangan sebuah jaringan komputer alangkah baiknya kita mengetahui keuntungan dan kerugian topologi ini.

1. Keuntungan topologi bus

Hemat kabel, karena pada topologi bus hanya menggunakan kabel tunggal dan terpusat sebagai media transmisi sehingga tidak membutuhkan banyak kabel.

Layout kabel sederhana, pada pemasangan topologi bus rancangan dan skema kabel yang digunakan sangat sederhana sehingga mudah dalam pemasangannya.

Pengembangan jaringan komputer atau penambahan komputer baru baik sebagai server maupun client dapat dilakukan dengan mudah tanpa mengganggu komputer atau workstation yang lain.

2. Kerugian topologi bus

Deteksi dan isolasi kesalahan sangat kecil sehingga jika jaringan mengalami gangguan, maka akan lebih sulit untuk mengidentifikasi kesalahan yang ada.

Kepadatan lalu lintas pada jalur utama, karena topologi bus menggunakan kabel terpusat sebagai media transmisi maka lalu lintas data akan sangat padat pada kabel utama.

Jika kabel utama mengalami gangguan maka seluruh jaringan akan mengalami gangguan pula.

Diperlukan repeater sebagai penguat sinyal jika akan menambahkan workstation dengan lokasi yang jauh.

Dengan mengetahui keuntungan dan kerugian pada topologi jaringan ini maka kita bisa menyimpulkan apakah topologi ini pas atau sesuai dengan jaringan yang akan kita bangun.

Bab10

Topologi Extented Star

Merupakan topologi yang sama dengan topologi star. Tetapi dalam extended star, memiliki satu atau lebih repeater dalam satu node pusat dan jangkauannya lebih panjang dibandingkan topologi star.

Disamping itu topologi extended (topologi extended star) merupakan perkembangan lanjutan dari topologi star dimana karakteristiknya tidak jauh berbeda dengan topologi star,yaitu:

 1. Setiap node berkomunikasi langsung dengan sub node, sedangkan sub node berkomunikasi dengan central node. traffic data mengalir dari node ke sub node lalu diteruskan ke central node dan kembali lagi.

 2. Digunakan pada jaringan yang besar dan membutuhkan penghubung yang banyak atau melebihi dari kapasitas maksimal penghubung.

Keunggulan Topologi Extended Star

1. Jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetap apabila central node terputus maka semua node disetiap sub node akan terputus

2. Tidak dapat digunakan pada kabel yang “lower grade” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainya membutuhkan beberapa kali hops

Bab 11

Topologi ring

Topologi Cincin atau yang disebut topologi ring adalah topologi jaringan yanb bentuknya rangkaian yang masing-masing tersambung ke dua titik yang lainnya, sehingga bisa membentuk jalur lingkaran yang menyerupai cincin. Kabel yang digunakan dalam topologi cincin merupakan kabel BNC, Oleh sebab itu tidak mempunyai ujung maka tidak dibutuhkan terminator. Tetapi topologi ini sudah banyak ditinggalkan karena mempunyai kelemahan yang serupa dengan topologi bus selain itu, pengembangan jaringan dengan menggunakan topologi ring ini relatif sulit dilakukan. Pada topologi Cincin semua node/ titik berfungsi sebagai repeater yang akan memperkuat sinyal di sepanjang sirkulasinya. Maksudnya setiap perangkat saling bekerja sama untuk menerima sinyal dari perangkat sebelumnya setelah itu diteruskan pada perangkat sesudahnya.

Kelebihan Topologi Cincin (Ring):

1. Lebih hemat kabel.

2. Tidak akan mengalami tabrakan pengiriman data (collision), karena di satu waktu hanya satu node yang bisa mengirimkan data/ data mengalir dalam satu arah.

3. Setiap komputer memiliki hak akses yang sama terhadap token sehinnga tidak ada komputer yang memonopoli jaringan.

Kekurangan Topologi Cincin (Ring):

1. Peka kesalahan, tiap node pada jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga jika di suatu node ditemukan gangguan maka semua jaringan akan mengalami gangguan.

2. Jika terjadi kerusakan di jaringan topologi ring Sulit untuk diatasi.

3. Jika Ingin menambah komputer atau mengurangi komputer dapat mengacaukan jaringan.

4. Sulit untuk melakukan konfigurasi ulang.

5. Pengembangan jaringan lebih kaku.

Bab 12

Topologi mesh

Topologi mesh atau yang disebut dengan topologi Jala adalah bentuk hubungan yang semua perangkat/node saling terhubung satu sama lain. Pada topologi mesh ini setiap perangkat bisa berkomunikasi secara langsung dengan perangkat yang dituju. Topologi mesh ini hamper tidak pernah digunakan karena sulit ditangani dan juga boros kabel. Dalam Topologi mesh terdapat 2 tipe yang dikenal yaitu full connected dan partial connected. - Tipe Full Connected= seluruh perangkat/node dalam suatu jaringan saling terhubung antara satu dengan yang lainnya. Tipe partial Connected= Perangkat yang saling berhubungan hanya beberapa saja.

Tiap-tiap node dalam topologi mesh tidak hanya berfungsi sebagai penerima data untuk dirinya sendiri namun juga sebagai penyedia data untuk perangkat/ node yang lainnya.

Berikut ini adalah kelebihan topologi mesh:

- Proses pendeteksian dan pengisolasian kesalahan pada jaringan bisa dilakukan dengan mudah karena konfigurasi jaringan menggunakan sistem point to point.

- Data di hantarkan melalui jalur dedicated sehingga privasi dan keamanan terjaga.

- Apabila terjadi ganguan diantara 2 jalur maka yang terkena imbasnya hanya jalur yang bersangkutan saja, sedangkan secara keseluruhan jaringan tidak terpengaruh.

Berikut ini adalah Kekurangan topologi mesh:

- Banyaknya kabel yang diperlukan sehingga biayanya mahal.

- Proses instalasi lebih rumit dan ruang yang diperlukan lebih besar.

Bab 13

Topologi tree

Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.

Kelebihan dan Kekurangan Topologi Tree (Pohon)| Topologi Tree (Pohon) adalah topologi yang terbentuk dari gabungan topologi bus dan star. Topologi tree disebut juga dengan pohon karena dilihat dari rangkainnya yang bercabang-cabang dan bertingkat-tingkat. Topologi Tree terbentuk dari dari beberapa topologi star yang kemudian dihubungkan dengan topologi Bus. Komputer-komuter dihubungkan ke hub, sedangkan hub lainnya dihubungkan sebagai jalur tulang panggung.

Bab 14

Topologi hieraki

Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang diswitchungkan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

KELEBIHAN

KEKURANGAN

Bab 15

PAN ( Personal Area Network)

      Personal area network (PAN) adalah jaringan komunikasi satu perangkat lain dengan perangkat lainnya dalam jarak sangat dekat.

PAN ini dihubungkan melalui bus yang ada pada komputer, seperti USB dan Firewire.

PAN adalah jaringan komputer yang digunakan untuk komunikasi antara perangkat komputer, Jangkauan dari PAN biasanya hanya beberapa meter.

Kegunaan Personal Area Network

1) Menghubungkan perangkat-perangkat computer

2) Sebagai media komunikasi antara perangkat sendiri (komunikasi personal)

Contoh Penggunaan Jaringan PAN

1) Menghubungkan HP dengan Laptop menggunakan Bluetooth.

2)Menghubungkan mouse dengan Laptop menggunakan Bluetooth.

3)Menghubungkan Printer dengan Laptop menggunakan Bluetooth.

Bab 16

LAN ( Local Area Network)

Local Area Network (LAN) adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.

LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pesat data yang lebih tinggi

2. Meliputi wilayah geografi yang lebih sempit

3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Prinsip kerja Local Area Network

Mengakibatkan semua komputer yang terhubung dalam jaringan dapat bertukar data atau dengan kata lain berhubungan. Kerjasama ini semakin berkembang dari hanya pertukaran data hingga penggunaan peralatan secara bersama.

Cara Membuat Jaringan LAN

Jaringan LAN sangat mudah dibuat karena hanya membutuhkan beberapa peralatan dan setting pada komputer.

Alat untuk membangun sebuah jaringan LAN

1. Router

2. Switch

3. Ethernet Card

4. Ethernet Cable

5. Modem

6. Peralatan lain (Crimping tool, LAN tester, gunting, multimeter).

7. Mengaktifkan Internet Connecting Sharing

Bab 17

MAN (Metropolitan Area Network)

MAN (Metropolitan Area Network) - adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Berikut adalah karakteristik MAN yaitu :

1. Meliputi area seluas antara 5 dan 50 kisaran km. Banyak MAN mencakup area perkotaan.

2. Sebuah MAN (seperti WAN) umumnya tidak dimiliki oleh satu organisasi. Man, komunikasi linknya dan peralatan, umunya dimiliki oleh salah satu konsorsium pengguna atau oleh penyedia layanan jaringan yang menjual pelayanan kepada pengguna.

3. MAN sering bertindak sebagai jaringan kecepatan tinggi untuk memungkinkan berbagai sumber daya daerah. Hal ini juga sering digunakan untuk menyediakan koneksi bersama untuk jaringan lain dengan menggunakan link ke WAN.

4. MAN berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN.

5. Hanya memiliki sebuah atau dua buah kabel dan tidak memiliki elemen switching, yang berfungsi untuk mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.

Keuntungan MAN :

Kerugian MAN :

Bab 18

WAN ( Wide Area Network)

WAN (Wide Area Network) merupakan jaringan komputer yang mencakup area yang besar.

contoh yaitu jaringan computer antar wilayah, kota atau bahkan negara.

Jika Wide Area Network sudah mencakup area intercontinental maka disebut jaringan informasi global atau internet.

Konsep Jaringan WAN

Wide Area Network (WAN) mencakup daerah geografis yang luas, seringkali mencakup sebuah negara atau benua. WAN terdiri dari kumpulan mesin yang bertujuan untuk menjalankan program-program aplikasi.mesin-mesin ini sebagai host.

Keuntungan Jaringan WAN.

1. Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang.

2. Komunikasi antar kantor dapat menggunakan E-Mail & Chat.

3. Dokumen/File yang biasanya dikirimkan melalui fax ataupun paket pos, dapat dikirim melalui E-mail dan Transfer file dari/ke kantor pusat dan kantor cabang dengan biaya yang relatif murah dan dalam jangka waktu yang sangat cepat.

4. Pooling Data dan Updating Data antar kantor dapat dilakukan setiap hari pada waktu yang ditentukan.

Koneksi Jaringan WAN

Untuk mengoneksikan jaringan WAN kita harus menggunakan alat khusus yang bekerja sebgai pusat layanan, misalnya satelit VSAT.

Insfrakstruktur Jaringan WAN
1. Router
2. ATM Switch
3. Modem and CSU/DSU
4. CSU/DSU (Channel Service Unit / Data Service Unit)
5. Communication Server
6. Multiplexer
7. X.25/Frame Relay Switches

Bab 19

OSI

            OSI (Open System Interconnection) adalah protocol yang dibuat dan dikembangkan oleh ISO (International Standarization Organisation). Protocol adalah himpunan aturan-aturan/ kaidah yang mengatur proses jalannya komunikasi data. Kaidah ini mengatur setiap aspek komunikasi jarngan hingga yang paling rinci, misalnya protocol harus mengatur bagaimana komunikasi data bermula, berlanjut dan diakhiri.

            Tujuan dari OSI adalah menunjukkan bagaimana bagian-bagian dari suatu system komunikasi jaringan dapat bekerja sama. Model ini hanya menetapkan kebutuhan apa yang harus dikerjakan, tidak menentukan bagaimana kebutuhan tersebut harus diimplementasikan. Implementasinya diserahkan kepada pihak pengembang yang mengerjakan protocol yang sesuai dengan OSI.

            OSI memiliki 7 lapis/ 7 layer, yaitu :

1. Physical Layer

Fungsi ini adalah menjelaskan spesifikasi listrik, mekanis, dan fungsional guna menangani data jaringan. Lapis ini menjelaskan proses yang menangani data sebagai stream (arus) bit biner yang mengalir melalui suatu perangkat keras tetapi tidak menyertakan standar untuk perangkat keras itu sendiri.

2. Data Link Layer

Lapis ini menjelaskan proses untuk mendeteksi dan memperbaiki error data tingkat rendah selama transfer data antara lapis fisik dan lapis di atas lapis fisik.

3. Network Layer

Lapis ini menjelaskan proses routing (pengedaran) data diantara alamat jaringan dan memeriksa apakah pesan sudah dikirim dengan lengkap dan akurat.

4. Transport Layer

Lapis ini mencangkup fungsi penetapan hubungan yang sesuai, memulai transmisi data, dan membebaskan hubungan setelah transmisi selesai.

5. Session Layer

Lapis ini mencangkup proses untuk mengontrol transfer data, menangani error transmisi dan pengangkutan, serta mengelola record transmisi yang dikirim

6. Presentation Layer

Lapis ini mengontrol kaidah untuk memformat transmisi data. Misalnya lapis ini mencangkup spesifikasi untuk encoding dan decoding himpunan karakter.

7. Application Layer

Lapis ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dengan layanan jaringan.

Bab 20

Mengenal Kabel Coaxial, beserta fungsi dan kegunaannya

sebelumnya kita sudah membahas perihal  kabel Coaxial dari federal kabel yang mampu membuat tampilan dari tv  yang anda miliki menjadi semakin jernih. Dan sekarang, mari kita simak lebih mendalam tentang apa yang dimaksud dengan kabel Coaxial tersebut, dan apa saja kegunaannya, kelebihan serta kekurangannya pada suatu perangkat. Selain sebagai kabel untuk penyambung televisi dan antena, kabel Coaxial juga biasa digunakan untuk membangun suatu jaringan komputer.

Fungsi Kabel Coaxial

Secara umum, kabel Coaxial sering juga disebut sebagai BNC atau Bayonet Naur Connector atau juga disebut ‘Coax’. Sementara untuk bahasa Indonesianya sering disebut sebagai kabel sesumbu.  Jadi, dengan kata lain kabel Coaxial dapat diartikan sebagai suatu media untuk transmisi data dan menyalurkannya melalui sinyal listrik.

Kabel Coaxial juga merupakan media yang mampu menghubungkan antara satu perangkat keras komputer dengan perangkat lainnya, karena kabel Coaxial memiliki kecepatan yang lumayan baik sebagai transmisi data. Selain itu, kabel Coaxial juga memiliki fungsi lainnya, yakni membagi sinyal broadband atau sebuah sinyal dengan frekuensi tinggi. Berikut adalah beberapa komponen dan bagian yang dimiliki oleh kabel Coaxial ini, antara lain:

1.pada bagian kabel Coaxial terdapat kabel tembaga yang berada di tengah, dimana kabel tersebut berfungsi sebagai media pengantar aliran listrik.

2.lapisan plastik, lapisan ini berfungsi sebagai pemisah antara kabel tembaga dan lapisan metal yang membalutnya .

3.lapisan metal, lapisan ini berfungsi sebagai pelindung untuk bagian inti dari kabel, dan juga berfungsi sebagai  pelindung dari pengaruh gelombang elektromagnetik dari luar.

4.Lapisan plastik terluar, pada bagian ini adalah bagian yang melindungi keseluruhan komponen kabel yang berada di dalam, dan juga bagian yang langsung berhubungan dengan tangan manusia.

Dan berikut adalah beberapa kelebihan serta kekurangan dari kabel Coaxial

Kelebihan:

Bila dibandingkan dengan penggunaan kabel fiber optik, kabel coaxial memiliki kisaran harga yang lebih murah.

Jangkauan serta kecepatan transmisi yang dimiliki oleh kabel Coaxial lebih tinggi, meskipun masih memiliki beberapa batasan-batasan jangkauan tertentu.

Meskipun proses pemasangannya cukup kompleks, akan tetapi kabel Coaxial ini peka terhadap isyarat.

Teknologi yang dimiliki dan diterapkan pada jaringan kabel Coaxial masih terbilang sangat umum dan mudah dipahami.

Kelemahan:

Proses instalasi yang cukup kompleks dan rumit, karena untuk pemasangannya tersebut diperlukan ketelitian untuk menyesuaikan ukuran dari kabel tersebut.

Lebih mahal dalam urusan biaya pemeliharaan dan perawatan.

Memiliki sifat yang rentan terhadap temperatur atau suhu di dalam kabel.

Jangkauan sinyal yang terbatas, dan memerlukan bantuan repeater untuk menambah sinyal jarak jauh.

Bab 21

Mengenal media wireless

Wireless atau wireless network merupakan sekumpulan komputer yang saling terhubung antara satu dengan lainnya sehingga terbentuk sebuah jaringan komputer dengan menggunakan media udara/gelombang sebagai jalur lintas datanya. Pada dasarnya wireless dengan LAN merupakan sama-sama jaringan komputer yang saling terhubung antara satu dengan lainnya, yang membedakan antara keduanya adalah media jalur lintas data yang digunakan, jika LAN masih menggunakan kabel sebagai media lintas data, sedangkan wireless menggunakan media gelombang radio/udara. Penerapan dari aplikasi wireless network ini antara lain adalah jaringan nirkabel diperusahaan, atau mobile communication seperti handphone, dan HT.

Untuk menangani masalah kabel yang begitu panjang pada saat memasang jaringan computer,kita dapat memilih alternatif wireless LAN untuk berhubungan dengan jaringan.Melalui wireless LAN kita tidak perluh bersush-payah menarik kabel untuk memasang jaringan .

Untuk mengakses jaringan wireless kita hanya membutuhkan sebuah kartu jaringan wireless yang terpasang pada computer atau laptop.untuk dapat melakukan komunikasi dengan user lain,nomor IP address kartu jaringan wireless pada masing-masing computer harus diketahui tarlebih dahulu. Jangkaun jaringan wieless tergantung dari jenis kartu wireless.

Salah satu keuntungan dari wireless adalah dapat mengakses jaringan kapanpun dan di manaapun dengan kecepatan akses data yang lebih tinggi di banding kan dengan jaringan yang menggunakan kabel.

Kelebihan jaringan nirkabel adalah:

Kerugian jaringan nirkabel adalah:

Bab 22

Mendiagnosis permasalahan pengoperasian PC yang tersambung jaringan

Faktor-faktor  yang dapat menyebabkan terjadinya kerusakan pada Jaringan komputer adalah:

Server

   Apabila komputer server mengalami kerusakan  atau  gangguan  secara  otomatis  seluruh  jaringan  tidak berfungsi karena server merupakan pintu masuk dan sebagai pusat jaringan. Jadi apabila seluruh jaringan tidak dapat berfungsi berarti terjadi gangguan atau kerusakan pada server

Workstation

Apabila terjadi   kerusakan   pada   komputer   workstation   berarti   komputer yang digunakan tidak dapat masuk dalam jaringan sehingga tidak dapat  berkomunikasi  dengan  komputer  server  maupun  komputer lain dalam jaringan.

Hub/switch

Apabila  terjadi  kerusakan  pada  Hub  dapat  dilihat pada  lampu  indikator  power  dan  lampu  indikator  untuk  masing-masing   workstation.   Apabila   lampu   indikator   power   Hub/switch mati   berarti   kemungkinan   besar   Hub   tersebut   rusak

 Network Interface Card (Kartu jaringan)

Indikator yang dapat dilihat dalam kerusakan kartu jaringan adalah matinya lampu indikator yang terdapat pada kartu jaringan dan lampu indikator di Hub/switch  saat  komputer  telah  hidup  dan  konektifitas  kabel  dari kartu jaringan dan hub/switch telah baik

Kabel dan konektor

Jenis  kabel  serat  optik  menggunakan  konektor  SC  dan  ST. Gangguan atau kerusakan pada kabel dan konektor jenis serat optik   sangat   jarang,   tetapi   memerlukan   penanganan   secara khusus untuk perawatan jaringan

Gangguan atau kerusakan   pada   kabel   UTP adalah lampu indikator   yang   tidak   hidup   pada   kartu   jaringan   atau   padaHub/switch. Hal tersebut dikarenakan konektor   yang   tidak terpasang  dengan  baik  (longgar),  susunan  pengkabelan  yang salah dan kabel putus.

Kabel  jenis  coaxial memiliki akses yang cukup lambat bila dibandingkan jenis kabel lainnya   dan   sering   terjadi   gangguan   karena   konektor   yang longgar  (tidak  konek),  kabel  short  dan  kabel  terbuka  resistor pada terminating conector.

Bab 23

Memperbaiki Konektifitas Jaringan pada PC

Perbaikan konektifitas merupakan tindakan untuk memperbaiki atau menghubungkan komputer client dengan komputer jaringan. Tindakan yang dilakukan adalah termasuk pemasangan dan konfigurasi ulang perangkat yang diganti.

Pada pembahasan berikut akan membahas pada perbaikan konektifitas pada jaringan dengan Topologi Bus dan Topologi Star. Hal ini dilakukan untuk lebih memperdalam bahasan sesuai dengan kegiatan belajar yang pertama.

Tindakan perbaikan konektifitas jaringan melalui beberapa tahap yakni:

1) Pemasangan Kartu Jaringan (LAN Card) pada Motherboard

Pemasangan Kartu jaringan pada motherboar disesuaikan dengan kartu jaringan yang dimiliki apakah menggunakan model ISA atau PCI. Kartu jaringan model ISA tidak dapat dipasangkan pada slot PCI dan sebaliknya. Jadi pemasangan kartu jaringan harus sesuai dengan slot ekspansinya. Karena ukuran slot ekspansi yang tidak sama maka mempermudah dalam pemasangan sehingga tidak mungkin tertukar. Pemasangan kartu jaringan dapat dilakukan pada slot manapun selama slot tersebut tidak dipakai oleh komponen lain atau masih kosong. Karena apabila anda memindah komponen yang sudah ada maka saat menghidupkan komputer windows akan mendeteksi ulang pada seluruh komponen sehingga akan melakukan inisialisasi ulang ini terjadi pada windows 98, Windows 2000 dan windows XP.

2) Pemasangan Kabel pada Konektor

Pemasangan Kabel Coaxial dan Konektor BNC

Pemasangan Kabel Coaxial dan konektor BNC  harus dilakukan dengan hati-hati jangan sampai terjadi short atau hubung singkat karena dapat menyebabkan kabel yang kita buat membuat sistem jaringan menjadi down. Pengecekan apakah kabel tersebut dalam kondisi yang baik atau tidak putus ditengah juga harus dilakukan karena ini juga sebagai antisipasi supaya tidak terjadi kegagalan konektifitas. Pengecekan dapat dilakukan dengan multimeter pada kedua ujung apakah ada short atau putus tidak. Jika tidak ada maka dapat dilakukan penyambungan Kabel Coaxial pada konektor BNC. Setelah selesai penyambungan Kabel Coaxial pada konektor BNC harus di cek lagi apakah ada short atau putus dalam kabel tersebut dengan menggunkan multimeter.

Pemasangan Kabel UTP dan Konektor RJ 45

Pemasangan Kabel UTP dan Konektor RJ 45 untuk jaringan susunan kabel harus dilakukan standarisasi dengan tujuan untuk mempermudah dalam penambahan jaringan baru tanpa harus melihat susunan yang dipakai jika telah menggunakan standarisasi pengurutan kabel UTP ke konektor RJ 45.

Pengkabelan menggunakan Kabel UTP terdapat dua metode yaitu:

1. Kabel Lurus (Straight Cable)

Kabel lurus (Straight Cable) adalah sistem pengkabelan antara ujung satu dengan yang lainnya adalah sama. Kabel lurus (Straight Cable) digunakan untuk menghubungkan antar workstation (Client) dengan Hub/Switch.

2. Kabel Silang (Crossover Cable)

Kabel Silang (Crossover Cable) adalah sistem pengkabelan antara ujung satu dengan yang lainnya saling disilangkan antar pengiriman (Transmiter) data dan penerima (Resiver) data.  Kabel pengiriman data ujung satu akan diterima oleh penerima data pada ujung kedua begitupula sebaliknya penerima data satu merupakan pengirim data ujung kedua. Kabel Silang (Crossover Cable) digunakan untuk menghubungkan Hub/Switch dengan Hub/Switch atau antar dua komputer tanpa menggunakan hub.

3) Pemasangan Konektor pada sistem Jaringan

Pemasangan Kabel Coaxial dengan konektor BNC pada Jaringan dengan topologi Bus

Pemasangan Kabel Coaxial dengan konektor BNC pada Jaringan dengan topologi Bus yang menggunakan T-Connector dengan terminator 50 ohm pada ujung jaringan. Topologi bus menggunakan satu kabel yang kedua ujungnya ditutup dimana sepanjang kabel terdapat node-node.

Pemasangan Kabel UTP dengan Konektor RJ 45 pada Jaringan dengan Topologi Star

Pemasangan Kabel UTP dengan konektor RJ 45 pada Topologi Star adalah setiap node akan menuju node pusat/ sentral sebagai konselor. Aliran data akan menuju node pusat baru menuju ke node tujuan. Topologi ini banyak digunakan di berbagai tempat karena memudahankan untuk menambah, megurangi atau mendeteksi kerusakan jaringan yang ada.

4) Seting konfigurasi (penginstalan driver kartu jaringan, pemilihan Protocol, Pengisian IP Address, subnet mask dan workgroup.

Apabila secara hardware semua telah terpasang dengan baik maka langkah selanjutnya adalah konfigurasi secara software yang dapat dilakukan dengan cara:

a) Penginstallan Driver Kartu Jaringan (LAN Card)

Penginstalan driver dilakukan apabila kartu jaringan belum terdeteksi dikarenakan tidak suport Plug and Play (PnP). Hal ini disebabkan karena driver dari sistem operasi (98/Me) yang digunakan tidak ada sehingga memerlukan driver bawaan dari kartu jaringan tersebut. Cara yang dapat dilakukan adalah dengan cara:

Klik start pada windows 98/me >> setting >> Control Panel

b) Pemilihan Protocol

Biasanya setelah melakukan instalasi kartu jaringan (LAN Card)  dengan baik secara otomatis akan memasukkan protocol TCP/IP dikotak dialog tersebut ( Gambar 21) namun apabila belum maka dapat dilakukan cara-cara berikut:

c) Pengisian IP Address dan Subnetmask

IP Address merupakan alamat komputer yang unik dalam sistem jaringan. Karena dalam sistem jarigan yang dituju adalah IP Address sehingga jika terjadi IP Address yang sama maka kedua komputer cross penggunaan alamat yang sama.

Kelas Alamat IP Address

IP Address dikelompokkan menjadi lima kelas; Kelas A, Kelas B, Kelas C, Kelas D, dan Kelas E. Perbedaan pada tiap kelas tersebut adalah pada ukuran dan jumlahnya. IP Kelas A dipakai oleh sedikijaringan, tetapi jaringan ini memiliki jumlah host yang banyKelas C dipakai untuk banyak jaringan, tetapi jumlah host sedikit, Kelas D dan E tidak banyak digunakan. Setiap alamat IP terdiri dari dua field, yaitu:

Field NetId; alamat jaringan logika dari subnet dimana komputer dihubungkan

Field HostId; alamat device logical secara khusus digunakan untuk mengenali masing-masing host pada subnet.

d) Pemilihan Workgroup

Pemilihan workgroup untuk menentukan kelompok mana yang kita hubungai. Workgroup dapat juga disebut nama Jaringan yang ada jadi untuk masuk sistem harus menuju ke nama jaringan yang dituju apabila tidak maka juga tidak masuk dalam sistem jaringan tersebut.

Bab 24

Pengertian world wide web,  apa itu www definisi dan apa fungsinya www

Apa itu www “World Wide Web”

Sejarah tentang word wide web atau (WWW), banyak diantara kita yang masih kurang tahu banyak tentang apa itu www yang biasa digunakan di internet, www atau (World wide web) www adalah suatu ruang informasi yang yang dipakai oleh pengenal global yang disebut Uniform Resource Identifier untuk mengidentifikasi sumber-sumber daya yang berguna.

www merupakan bagian dari internet.

Fungsi dari WWW “World WIde Web”

Fungsi dari WWW adalah menyediakan data dan informasi untuk dapat digunakan bersama.

Sejarah dari WWW “World WIde Web”

World wide web mendapat perhatian publik yang sangat besar yang tidak dapat disamai oleh aplikasi internet lainnya. Pada tahun 1995, www menggantikan FTP sebagai aplikasi internet yang bertanggungjawab atas sebagian besar lalu lintas internet. Web telah menjadi sedemikian terkenalnya sehingga kadang dicampuradukkan dengan istilah internet itu sendiri meskipun pengertian “di Web” dan “di Inetrnet” sebenarnya tidaklah sama.

Web adalah sistem pengiriman dokumen tersebar yang berjalan di internet. Web dikembangkan di CERN (European Center for Nuclear Research), suatu lembaga bagi penelitian fisika energi tinggi di Geneva, Swiss. Tujuan semula dari lembaga ini adalah untuk membantu para fisikawan di berbagai lokasi yang berbeda dalam bekerja sama dan berbagi material penelitian.

WWW atau World Wide Web adalah suatu program yang ditemukan oleh Tim Berners-Lee pada tahun 1991. Awalnya Berners-Lee hanya ingin menemukan cara untuk menyusun arsip-arsip risetnya. Untuk itu, dia mengembangkan suatu sistem untuk keperluan pribadi. Sistem itu adalah program peranti lunak yang diberi nama Equire. Dengan program itu, Berners-Lee berhasil menciptakan jaringan terkait antara berbagai arsip sehingga memudahkan informasi yang dibutuhkan. Inilah yang kemudian menjadi dasar dari sebuah revolusi yang dikenal sebagai web.

Bab 25

Hubungan php dengan HTML

Sebelum melangkah ke bahasa pemrograman PHP alangkah baiknya kita lihat kembali bahasa html. Halaman web disusun dari kode-kode html yang disimpan dalam sebuah file berekstensi .html yang berada di server. File html ini dikirimkan oleh server ke browser pengguna, kemudian browser menerjemahkan kode-kode tersebut sehingga menghasilkan suatu tampilan yang indah. Lain halnya dengan pemrograman php, pemrograman ini harus diterjemahkan atau diolah oleh web-server sehingga menghasilkan kode html yang dikirim ke browser agar dapat ditampilkan.

Pemrograman PHP dapat berdiri sendiri ataupun disisipkan di antara kode html sehingga dapat ditampilkan bersama dengan kode-kode html tersebut dengan syarat web server harus support dengan php. Dalam pemakaian pemrograman PHP ditambahkan dengan mengapit program tersebut di antara tanda <? dan ?> atau <?PHP dan ?>. File html yang telah dibubuhi pemrograman php harus diganti ekstensi-nya menjadi .php sesuai dengan konfigurasi pada web server.

PHP merupakan bahasa pemograman web yang bersifat server-side dan embedded scripting dengan HTML, di mana script-nya menyatu dengan HTML dan berada si server. Artinya adalah sintaks dan perintah-perintah yang kita berikan akan sepenuhnya dijalankan di server. PHP dikenal sebagai bahasa scripting yang menyatu dengan tag HTML, dieksekusi di server dan digunakan untuk membuat halaman web yang dinamis maupun pengolahan data di server.

3. Asal mula PHP

Sebagai referensi kita juga perlu mengetahui asal mula pemrograman PHP. PHP pertama kali dibuat oleh Rasmus Lerdroft, seorang programmer C. Semula PHP digunakannya untuk menghitung jumlah pengunjung di dalam webnya. Kemudian ia mengeluarkan Personal Home Page Tools versi 1.0 secara gratis. Versi ini pertama kali keluar pada tahun 1995. Isinya adalah sekumpulan script PERL yang dibuatnya untuk membuat halaman webnya menjadi dinamis. Kemudian pada tahun1996 ia mengeluarkan PHP versi 2.0 yang kemampuannya telah mampu mengakses database dan dapat terintegrasi dengan HTML.

Pada tahun 1998 tepatnya pada tanggal 6 Juni 1998 keluarlah PHP versi 3.0 yang dikeluarkan oleh Rasmus sendiri bersama kelompok pengembang softwarenya.

Versi yang kemudian yaitu PHP 4.0 keluar pada tanggal 22 Mei 2000 merupakan versi yang lebih lengkap lagi dibandingkan dengan versi sebelumnya. Perubahan yang paling mendasar pada PHP 4.0 adalah terintegrasinya Zend Engine yang dibuat oleh Zend Suraski dan Andi Gutmans yang merupakan penyempurnaan dari PHP3 scripting engine. Yang lainnya adalah build in HTTP session, tidak lagi menggunakan library tambahan seperti pada PHP3. Tujuan dari bahasa scripting ini adalah untuk membuat aplikasi-aplikasi yang dijalankan di atas teknologi web. Dalam hal ini, aplikasi akan memberikan hasil pada web browser, tetapi prosesnya secara keseluruhan dijalankan oleh web server.

Versi terbaru adalah PHP 5.0 yang pengembangannya di sisi keamanan dan mengarah ke pemrograman yang terstruktur dan bersifat OOP(Object Oriented Program) yaitu pemrograman yang berorientasi ke object.

4. Mengapa Menggunakan PHP?

Ketika web dinamik konten/isi semakin berkembang dan membutuhkan update yang cepat, situs-situs yang statispun semakin ditinggalkan Karena dianggap sudah tidak memenuhi keinginan pasar karena situs tersebut harus tetap dinamis setiap hari. Pada saat ini bahasa PERL dan CGI sudah jauh ditinggalkan sehingga sebagian besar programmer web banyak beralih ke bahasa server-side scripting yang lebih dinamis seperti PHP.

Seluruh aplikasi berbasis web dapat dibuat dengan PHP. Namun kekuatan yang paling utama PHP adalah pada konektivitasnya dengan system database di dalam web. Sistem database yang dapat didukung oleh PHP antara lain :

1. MySQL

2. Oracle

3. Sybase

4. PostgreSQL

5. SQL lite

PHP dapat berjalan di berbagai system operasi seperti windows 98/NT, UNIX/LINUX, solaris maupun macintosh.

PHP merupakan software yang open source yang dapat anda download secara gratis dari situs resminya yaitu http://www.php.net, ataupun dari situs-situs yang menyediakan software.

Software ini juga dapat berjalan pada web server seperti PWS (Personal Web Server), Apache, IIS, AOLServer, fhttpd, phttpd dan sebagainya. PHP juga merupakan bahasa pemograman yang dapat kita kembangkan sendiri seperti menambah fungsi-fungsi baru.

Keunggulan lainnya dari PHP adalah PHP juga mendukung komunikasi dengan layanan seperti protocol IMAP, SNMP, NNTP, POP3 bahkan HTTP.

PHP dapat diinstal sebagai bagian atau modul dari apache web server atau sebagai CGI script yang mandiri. Banyak keuntungan yang dapat diperoleh jika menggunakan PHP sebagai modul dari apache di antaranya adalah :

1. Tingkat keamanan yang cukup tinggi tergantung dengan konfigurasi.

2. waktu eksekusi yang relative lebih cepat dibandingkan dengan bahasa pemograman web lainnya yang berorientasi pada server-side scripting.

3. Akses ke system database yang lebih fleksibel.

4. logika pemrograman yang cukup mudah dipelajar

• Kabel daya untuk motherboard terdiri 8 - 12 pin.
• Tombol ON/OFF bersifat manual.
• Daya rata-rata dibawah 250 watt.

• Kabel pwer untuk motherboard terdiri dari 24 pin.
• Ketika shutdown PC akan otomatis mati.
• Terdapat tambahan pwer SATA.
• Daya lebih besar.
• Efisiensi lebih baik.

• Menginput karakter ke dalam komputer
• Menulis sebuah dokumen
• Sebagai tombol shortcut
• Sebagai tombol command (tombol function, tombol enter, dan sebagainya)
• Dan masih banyak lagi fungsi tombol keyboard komputer yang perlu di ketahui user, agar penggunaannya tepat dan membantu user menyelesaikan pekerjaannya dengan cepat.

• Berikut ini adalah beberapa fungsi penting dari sebuah mouse :
• Menggerakan kursor
• Melakukan seleksi terhadap objek dan juga file
• Mengeksekusi file dan aplikasi
• Melakukan pengeditan, seperti rename dan copy paste
• Membuka menu dan juga properties dari sebuah file atau aplikasi.

• Berikut ini adalah beberapa fungsi utama dari penggunaan scanner :
• Memindai objek berbentuk fisik di dalam sebuah kertas ke dalam komputer
• Mengubah format dari kertas secara fisik menjadi bentuk digital
• Memindai kode – kode tertentu, seperti barcode

• Menggerakkan kursor pada game
• Untuk control terhadap permainan
• Mendukung penggunaan fitur dalam permainan, karena memilki banyak tombol
• Sebagai pengganti keyboar dalam bermain game di dalam komputer

• Menggantikan fungsi dari sebuah mouse
• Menggerakkan kursor
• Melakukan seleksi terhadap objek
• Melakukan pengeditan terhadap objek
• Menampilkan menu pada sebuah file
• Mengeksekusi sebuah file.

• Berikut ini adalah beberapa fungsi dari sebuah trackball di dalam mouse :
• Melakukan scrolling pada sebuah halaman, baik halaman dokumen maupun halaman sebuah situs
• Membuka tab baru, pada web browser
• Menaikka dan juga menurunkan volme suara
• Melakukan zoom in dan juga zoom out

• Melakukan seleksi terhadap objek
• Membuat gambar atau objek tertentu di dalam program
• Memindahkan objel
• Menggantikan fungsi dari mouse pada layar touch screen
• Menjaga agar layar touch screen tidak rusak apabila hanya menggunakan jari

• Melakukan video call
• Selfie
• Sebagai kamera pengintai
• Video chatting

• Mengubah gelombang suara menjadi sinyal digital
• Melakukan voice call over internet (VOIP)
• Merekam suara user
• Untuk memberikan command atau perintah kepada program tertentu

• Untuk menampilkan display output dari hasi pemrosesan informasi di dalam CPU
• Agar user menjadi lebih jelas dalam menganalisa output
• Sebagai media hiburan, terutama monitor dengan resolisi layar yang tinggi

• Sebagai pengganti monitor dalam menampilkan output
• Mengubah sinyal digital dari komputer menjadi cahaya
• Memproyeksikan output dari komputer
• Memperbesar output yang ada pada monitor
• Media presentasi

• Sebagai media mencetak dokumen
• Sebagai media pencetak foto
• Dapat berperan ganda sebagai scanner

• Linux, merupakan software sistem operasi yang gratis dan sangat populer.
• XAMPP, merupakan paket software yang berguna untuk simulasi dan pengembangan web, termasuk juga di dalamnya Apache dan MySQL (database).
• Mozilla Firefox, merupakan software yang berguna untuk menjelajahi halaman web di internet.
• OpenOffice, merupakan paket software perkantoran yang berguna untuk mengolah kata, tabel dan database.
• osCommerce, merupakan software aplikasi web yang digunakan untuk toko online.
• ClamAV & ClamWin, merupakan software antivirus.
• Audacity, merupakan software perekam sekaligus pengolah audio.
• GIMP, merupakan software pengolah foto dan juga gambar digital.
• VideoLAN, merupakan software pemutar file multimedia.
• Blender, merupakan program untuk pembuatan model 3 (tiga) dimensi, misalnya seperti animasi dan game.
• Filezilla, merupakan softwere jaringan yang berfungsi untuk transfer file via protokol FTP pada jaringan komputer atau jaringan internet.
• Mplayer, merupakan ssoftware pemutar musik yang berbasis open source.

• Untuk men-sharing data.
• Untuk menyediakan indirect atau implicit remote computer.
• Untuk menyediakan tempat penyimpanan bagi User.
• Untuk menyediakan tranper data yang reliable dan efisien.

Cara Melihat IP Address Komputer kita - check ip address / ip number

IP Address pada komputer ada 2 macam yaitu IP static dan IP dinamic. Saat kita menggunaka jaringan wifi atau modem maka kita tidak perlu setting ip static pada komputer karena komputer secara otomatis sudah mendapatkan ip address. Untuk melihat IP address pada komputer kita maka kita bisa megikuti langkah - langkah sebagai berikut:

1. Masuk ke command promt pada komputer anda dengan cara Klik start ---> pilih run, atau menekan tombol shortcut symbol windows + R lalu ketik "cmd" dan tekan enter atau klik ok

Bab 52

Pengertian Proxy server dan fungsinya serta cara kerjanya

A. Penjelasan proxy

Pengertian proxy adalah server yang menyediakan suatu layanan untuk meneruskan setiap permintaan user kepada server lain yang terdapat di internet. Atau definisi proxy server yang lainnya yaitu suatu server atau program komputer yang mempunyai peran sebagai penghubung antara suatu komputer dengan internet.

B. Cara kerja Proxy server

Bagaimanakah proxy bekerja? Sebenarnya prinsip kerja proxy server sangatlah sederhana, saat user menggunakan layanan suatu proxy lalu meminta file atau data yang terdapat di public server (internet) maka proxy akan meneruskannya ke internet jadi seolah-olah proxy tersebut yang memintanya. Dan saat proxy server telah mendapatkan apa yang diminta oleh user, proxy akan memberikan respon kepada user jadi seolah-olah dialah public servernya.

C. Fungsi proxy

Berikut di bawah ini adalah beberapa fungsi proxy:

1. Fungsi conecting sharing

Salah satu fungsi proxy adalah sebagai connecting sharing yaitu sebagai penghubung atau perantara pengambilan data dari suatu alamat IP dan diantarkan ke alamat IP lainnya ataupun kepada IP komputer user.

2. Fungsi filtering

Terdapat beberapa proxy yang dilengkapi dengan firewall yang dapat memblokir beberapa atau sebuah alamat IP yang tidak diinginkan, sehingga beberapa website tidak dapat diakses dengan memakai proxy tersebut. Itulah salah satu fungsi dari proxy sebagai filtering. Baca juga: Pengertian firewall dan fungsinya terlengkap.

3. Fungsi caching

Dan fungsi proxy yang lainnya yaitu sebagai fungsi caching, disini maksudnya proxy juga dilengkapi dengan media penyimpanan data dari suatu web, dari query ataupun permintaan akses user. Misalnya permintaan untuk mengakses suatu web dapat lebih cepat jika telah ada permintaan akses ke suatu web pada pemakai proxy sebelumnya. Itulah fungsi proxy sebagai chacing.

D. Hal-hal yang dapat dilakukan oleh web proxy

Web proxy adalah komputer server yang bertindak sebagai komputer lainnya berfungsi untuk melakukan request terhadap kontent dari suatu jaringan internet ataupun jaringan intranet. Adapun hal-hal yang dapat dilakukan oleh web proxy diantaranya sebagai berikut ini:

Bab 53

Pengertian, Cara Kerja dan Fungsi DHCP Server

Dynamic Host Configuration Protocol atau yang biasa dikenal dengan DHCP adalah layanan pemberian nomor IP secara otomatis yang diberikan kepada komputer-komputer yang membutuhkan.

Komputer yang memberikan IP (Internet Protocol) kepada komputer yang meminta disebut dengan DHCP Server, sedangkan yang dipinjamkan sebuah nomor IP disebut dengan DHCP Client. Pada sistematis DHCP, Nomor IP yang diberikan kepada client tidaklah permanen artinya DHCP Server hanya meminjamkan nomor IP kepada Client dan apabila nomor tersebut sudah tidak diperlukan maka IP tersebut akan dikemabalikan kepada server.

Cara Kerja DHCP Server

DHCP menggunakan 4 tahapan proses untuk memberikan konfigurasi nomor IP. (Jika Client memiliki NIC lebih dari satu dan perlu no IP lebih dari satu maka proses DHCP dijalankan untuk setiap adaptor secara sendiri-sendiri)

1. IP Least Request
Client meminta nomor IP ke server (Broadcast mencari DHCP server).

2. IP Least Offer
DHCP server (bisa satu atau lebih server jika memang ada 2 atau lebih DHCP server) yang mempunyai nomor IP, memberikan penawaran ke client
tersebut.

3. IP Lease Selection
Client memilih penawaran DHCP Server yang pertama diterima dan kembali melakukan broadcast dengan message menyetujui peminjaman tersebut kepada DHCP Server

4. IP Lease Acknowledge
DHCP Server yang menang memberikan jawaban atas pesan tersebut berupa konfirmasi nomor IP dan informasi lain kepada Client dengan sebuah ACKnowledgment. Kemudian client melakukan inisialisasi dengan mengikat (binding) nomor IP tersebut dan client dapat bekerja pada jaringan tersebut. Sedangkan DHCP Server yang lain menarik tawarannya kembali.

Kelebihan DHCP Server

Memudahkan dalam transfer data kepada PC client lain atau PC server. DHCP menyediakan alamat-alamat IP secara dinamis dan konfigurasi lain.

DHCP memungkinkan suatu client menggunakan alamat IP yang tidal bisa dipakai oleh client yang lain.

DHCP memungkinkan suatu client menggunakan satu alamat IP untuk jangka waktu tertentu dari server.

Menghemat tenaga dan waktu dalam pemberian IP.

Mencegah terjadinya IP conflict.

Kekurangan DHCP Server

Semua pemberian IP bergantung pada server, maka dari hal itu jika server mati maka semua komputer akan disconnect dan saling tidak terhubung.

Metode dalam konfigurasi DHCP

Konfigurasi dengan range secara random otomatis IP.Pemberian IP address kepada client secara random dan dapat berubah-ubah namun masih dalam range IP address yang ditentukan.

Konfigurasi dengan Fixed alamat IP address.Pemberian IP address yang sifatnya tetap value pada client yang memerlukan data MAC address.

Bab 54

Ping (Packet Internet Groper) adalah program yang dijalankan melalui Command Prompt(CMD) di windows.
Ping biasanya digunakan untuk mengecek apakah sebuah komputer sudah terhubung ke komputer yang di tuju.
Misalnya PC1 telah memasang dan setting kabel menuju PC2, untuk mengeceknya gunakan perintah Ping yang ada di CMD. biasanya jika menggunakan Lan, maka perintah ping di ikuti oleh IP Address komputer tujuan. Pengertian dan Fungsi Perintah Ping di CMD

Berarti, kalau kamu mengetik "Ping google.com" , itu artinya kamu mengecek apakah komputer mu bisa terkoneksi ke server Google ataupun server lain nya di internet.

Buka CMD, (tekan Windows+R dan ketikan cmd)

Ketikan "ping google.com".

Kalau ada Reply seperti diatas, berarti komputer kamu bisa terkoneksi ke google.

Jika Tidak ada Reply dan tulisan nya Request Time Out, berarti komputer kamu belum bisa koneksi ke google.

seperti di bawah ini

tambahkan -t agar PC melakukan ping tanpa berhenti, ini untuk mengetahui kalau internetnya mati, berarti Pingnya akan nyangkut.. "ping google.com -t"

Bab 55

pengertian dan fungsi Mac Address pada komputer

Apa sih MAC Address itu dan bagaimana fungsinya dalam jaringan komputer?

 Media Access Control address atau MAC address adalah sebuah kode unik yang diberikan untuk setiap bagian dari perangkat keras yang terhubung ke Internet. Internet cable phones, Network Interface Cards untuk komputer desktop atau notebook, Wireless Access Cards, dan bahkan beberapa kartu memori adalah salah satu perangkat yang bertugas pada MAC Address.

MAC Address (Media Access Control Address) adalah sebuah alamat jaringan yang diimplementasikan pada lapisan data-link dalam tujuh lapisan model OSI, yang merepresentasikan sebuah node tertentu dalam jaringan. Dalam sebuah jaringan berbasis Ethernet, MAC address merupakan alamat yang unik yang memiliki panjang 48-bit (6 byte) yang mengidentifikasikan sebuah komputer, interface dalam sebuah router, atau node lainnya dalam jaringan. MAC Address juga sering disebut sebagai Ethernet address, physical address, atau hardware address.

Ketika produsen menciptakan perangkat keras jaringan, maka mereka akan menetapkan MAC Address yang biasanya akan dimulai dengan kode yang terkait dengan produsen. MAC Address akan menjadi unik untuk setiap perangkat, bahkan dua perangkat dari jenis yang sama. Sebuah perangkat MAC Address terdiri dari enam pasang angka heksadesimal. Angka-angka yang dipisahkan oleh dua titik.

Dalam sebuah komputer, MAC address ditetapkan ke sebuah kartu jaringan (network interface card / NIC) yang digunakan untuk menghubungkan komputer yang bersangkutan ke jaringan. MAC Address umumnya tidak dapat diubah karena telah dimasukkan ke dalam ROM. Beberapa kartu jaringan menyediakan utilitas yang mengizinkan pengguna untuk mengubah MAC address, meski hal ini kurang disarankan. Jika dalam sebuah jaringan terdapat dua kartu jaringan yang memiliki MAC address yang sama, maka akan terjadi konflik alamat dan komputer pun tidak dapat saling berkomunikasi antara satu dengan lainnya. Beberapa kartu jaringan, seperti halnya kartu Token Ring mengharuskan pengguna untuk mengatur MAC address (tidak dimasukkan ke dalam ROM), sebelum dapat digunakan.

Fungsi MAC Address

Fungsi utama dari MAC Address adalah memudahkan untuk router dan perangkat jaringan lainnya untuk secara unik mengidentifikasi setiap jenis perangkat yang melekat pada jaringan dalam beberapa cara. Ini digunakan di kebanyakan bentuk jaringan komputer dan telah berkembang digunakan untuk menunjukkan bahwa Institute of Electrical dan Electronics Engineers (IEEE) telah diadopsi sebagai standar industri.

Bab 56

Cyberduck - software FTP alternatif filezilla

Cyberduck adalah sebuah apliasi FTP yang dikembangkan oleh swiss made software gmbh yang kompatibel dengan sistem operasi Windows. Aplikasi ini cukup baik sebagai aplikasi alternatif pengganti filezilla. Cyberduck sendiri merupakan protokol setandar untuk mengirimkan file baik upload data ke server maupun download data dari server ke komputer client. Pada umumnya FTP atau File Transfer Protocol berfungsi untuk mengirimkan paket data dalam jaringan komputer. FTP itu sendiri terdiri dari sebuah client dan server sebagai pemberi akses transfer data antara dua komputer. Cyberduck ini akan berperan sebagai penghubung antara komputer server dengan komputer client pada saat mengirimkan data. Aplikasi ini akan memberikan antarmuka atau interface yang sederhana sehingga memudahkan pengguna dalam mengirimkan paket data dari komputer client ke komputer server.

Mengapa harus Cyberduck?

Sebenarnya telah banyak aplikasi FTP yang kompatibel dengan windows dan yang paling populer adalah Filezilla, akan tetapi Cyberduck perlu diperhitungkan sebagai salah satu yang terbaik. Program yang mampu mendistribusikan file menggunakan FTP (File Transfer Protocol), SFTP (SSH Secure File Transfer), WebDAV (Web-based Distributed Authoring and Versioning), Amazon S3, Google Cloud Storage, Windows Azure, Rackspace Cloud Files, dan bahkan Google Docs.Cyberduck merupakan aplikasi alternatif dari FileZilla yang juga adalah aplikasi transfer file FTP populer lainnya, bedanya Cyberduck memiliki tampilan yang lebih bersahabat untuk pemula dan memiliki fitur yang tidak standar seperti kemampuan terhubung ke Google Docs. Aplikasi ini juga tersedia untuk versi Mac sehingga pengguna Mac tidak ketinggalan untuk merasakan hebatnya kemampuan Cyberduck.

Bab 57

Pengertian Mikrotik

Perkembangan teknologi informasi tidak bisa dipisahkan dari perkembangan teknologi dan infrastruktur jaringan komputer. Teknologi informasi semakin berkembang kian pesat berkat dukungan jaringan komputer yang memadai. Contoh paling mudahnya adalah menjamurnya media sosial yang tidak bisa dipungkiri memiliki andil besar terhadap cepatnya informasi terkirim dari pusat informasi sampai ke penerima informasi. Kita bisa dengan mudah mendapatkan informasi, bahkan melalui media ponsel sekalipun, hal ini dikarenakan fasilitas ponsel yang semakin canggih mendukung berbagai tipe jaringan akses data, dan infrastruktur jaringan tersebut kini sudah semakin baik pula juga tersedia di hampir seluruh daerah.

Banyak sekali komponen-komponen pada suatu jaringan komputer sehingga menciptakan infrastruktur jaringan yang bisa kita nikmati. Salah satu komponen jaringan komputer yang masuk kedalam komponen paling penting adalah router. Router sendiri berfungsi sebagai penghubung dan pengatur dua buah jaringan atau lebih guna meneruskan data dari satu jaringan ke jaringan lainnya . Router adalah sebuah perangkat komputer jaringan yang memiliki fungsi khusus sebagaimana disebutkan di atas. Sebagaimana halnya komputer lain, router juga berjalan di atas sebuah sistem operasi khusus. Salah satu sistem operasi router yang populer digunakan saat ini adalah Mikrotik RouterOS. Lalu apa pengertian Mikrotik RouterOS tersebut? Kami akan membahas pengertian Mikrotik pada artikel ini.

Pengertian Mikrotik

Pengertian Mikrotik adalah sebuah sistem operasi termasuk di dalamnya perangkat lunak yang dipasang pada suatu komputer sehingga komputer tersebut dapat berperan sebagai jantung network, pengendali atau pengatur lalu-lintas data antar jaringan, komputer jenis ini dikenal dengan nama router. Jadi intinya mikrotik adalah salah satu sistem operasi khusus untuk router. Mikrotik dikenal sebagai salah satu Router OS yang handal dan memiliki banyak sekali fitur untuk mendukung kelancaran network.

Fungsi Mikrotik dan Kelebihan Mikrotik

Router Mikrotik bisa digunakan pada jaringan komputer berskala kecil atau besar, hal ini tentunya disesuaikan pada resource daripada komputer itu sendiri. Jika mikrotik digunakan untuk mengatur network kecil maka penggunaan perangkat komputernya bisa yang biasa-biasa saja, namun jika yang ditanganinya adalah jaringan berskala besar seperti kelas ISP maka penggunaan perangkat komputernya pun harus yang benar-benar handal yang memiliki spesifikasi tinggi.

Kelebihan Router Mikrotik adalah mudah dalam pengoperasian. Disebut mudah bila kita bandingkan dengan ROuter OS lain seperti Cisco dan lainnya. Kemudahan pengoperasian Router berbasis Mikrotik OS salah satunya adalah berkat tersedianya fitur GUI. Jadi kita bisa setup router tidak hanya melalui tampilan text yang biasa digunakan OS router lain, tapi juga bisa dilakukan melalui sebuah aplikasi remote berbasis GUI bernama Winbox. Kelebihan lain dari Mikrotik RouterOS adalah banyaknya fitur yang didukung. Fitur-fitur network yang terdapat pada Mikrotik OS tersebut adalah:

dan masih banyak lainnya, termasuk support scripting programming

Sederhananya Mikrotik adalah sebuah sistem operasi router yang bisa menjalankan dan mengatur aktivitas network secara menyeluruh. Mulai dari management bandwidth, routing, billing hotspot, data user, load balancing, hingga routing BGP.

Bab 58

Apa itu Router

Router adalah perangkat network yang digunakan untuk menghubungkan beberapa network, baik network yang sama maupun berbeda dari segi teknologinya seperti menghubungkan network yang menggunakan topologi Bus, Star dan Ring.  Router minimal memiliki 2 network interface. Dalam postingan sebelumnya tentang mengenal teknik subneting telah disinggung bahwa koneksi antar network (jaringan dengan subnet IP yang berbeda) hanya bisa terjadi dengan bantuan Router.

PENGERTIAN ROUTER

Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP.

Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork  untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

CARA KERJA ROUTER

Fungsi utama Router adalah merutekan paket (informasi). Sebuah Router memiliki kemampuan Routing, artinya Router secara cerdas dapat mengetahui kemana rute perjalanan informasi (paket) akan dilewatkan, apakah ditujukan untuk host lain yang satu network ataukah berada di network yang berbeda.

Jika paket-paket ditujukan untuk host pada network lain maka router akan meneruskannya ke network tersebut. Sebaliknya, jika paket-paket ditujukan untuk host yang satu network maka router akan menghalangi paket-paket keluar.

Ilustrasi mengenai cara kerja router ini dapat dilihat pada gambar dibawah:

Pada gambar diatas terdapat 2 buah network yang terhubung dengan sebuah router. Network sebelah kiri yang terhubung ke port 1 router mempunyai alamat network 192.168.1.0 dan network sebelah kanan terhubung ke port 2 dari router dengan network address 192.155.2.0

Pengertian Mikrotik RouterBoard

Mikrotik RouterBoard adalah perangkat keras jaringan komputer yang berisi sistem operasi Mikrotik Router OS yang mana perangkat ini digunakan sebagai router pada jaringan komputer. Harga yang relatif lebih murah dan kemampuannya yang handal menjadikan produk dari Mikrotik ini sangat laris dipasaran. Mungkin produk mikrotik RouterBoard yang paling sering kita jumpai adalah RouterBoard 750 dari Mikrotik.
